PL21 Física Experimental III
2020-2021, 2.º Semestre
Horário: Quarta-feira, 9h00-13h00
Professor: José Figueiredo

Calendarização (moodle)
Apresentação (teórica)

E1: Ótica geométrica
E2: Instrumentos óticos, difração e interferência
E3: Corda vibrante; modos estacionários
E4: Propagação de ondas EM num cabo coaxial 31/03/21
E5: Corpo negro; lei de Stefan-Boltzmann e distribuição espectral da radiação
E6: Níveis atómicos e espectros de emissão de gases; lâmpada de H2, constante de Rydberg

Folha de resumo dos resultados.

Notação científica

Potências de dez, ordens de grandeza e algarismos significativos (medições, página 5, muito bom)

Erros e algarismos significativos Erros

Sim, os números (também) (podem) mentem (mentir)

Sistema Internacional de Unidades (SI) - Regras de escrita de grandezas e de unidades SI

Evaluation of measurement data — Guide to the expression of uncertainty in measurement,
Bureau international des poids et mesures (BIPM)

E6. Níveis atómicos e espectros de emissão de gases; lâmpada de H2, constante de Rydberg
E6. Níveis atómicos e espectros de emissão de gases; lâmpada de H2, constante de Rydberg

teórica; experiência; realização experimental;

Outros materiais de apio:

Experiência a realizar em casa: Construção de um espectrómetro - ver:

Perspetivas históricas:
Produzir ondas  Átomos e luz

 E6: Conceitos relevantes a rever/reter:
- Como se produz luz?
- Emissão e absorção de luz pela matéria
- Formas de interação da radiação com matéria
- Luz monocromática e luz policromática
- Espectros contínuo e descontínuo.
- Dispersão vs difração e espalhamento
- Prisma e rede de difração
-Goniómetro, Espectroscopia, Espectroscópio, Espectrómetro
- Espectros de emissão do Sol, do H, do He, do Ne, do Na e do Hg
- Espectro do Átomo de hidrogénio – série de Balmer
- Experiência de Franck-Hertz
-
espectro espectro espectro espectro espectro espectro
https://www.youtube.com/channel/UCIZ5ZOeiXYbmKTl_85ghNPw


E5. Corpo negro; lei de Stefan-Boltzmann e distribuição espectral da radiação
E5. Corpo negro; lei de Stefan-Boltzmann e distribuição espectral da radiação:
teórica; experiência; realização experimental;

Artigo lei Stefan-Boltzmann

Outros materiais de apoio FEX3

Experiência a realizar em casa:
- Experiência de John Herschel para dterminar a potência  emitada pelo Sol - ver     https://www.youtube.com/watch?time_continue=3&v=oybcLWpcgHU

E5: Conceitos relevantes a reter:
- O que é a luz?
- Se olharmos para a constelação Oríon, por exemplo, vemos estrelas com tonalidade azul e vermelha/laranja. Mas porque é que não vemos estrelas verdes no céu?
- Como vemos as cores?
- Qual é a "resposta" espectral do olho?
- Porque será que gama de sensibilidade máxima do olho humano está centrada em torno dos comprimentos de onda de 500 nm - 550 nm?
- O que é a luminosidade?
- O que é o brilho?
- Como se definem as cores?
- O que é o diagrama de cromaticidade ?
- O que é a temperatura de cor?


Corponegro Corponegro Corponegro_4 Corponegro_4  Corponegro_4 Corponegro Corponegro Corponegro cromaticidades de fontes de luz
https://www.youtube.com/channel/UCIZ5ZOeiXYbmKTl_85ghNPw
E4. Propagação de ondas EM num cabo coaxial (31/03/2021)
E4. Propagação de ondas EM num cabo coaxial  (31/03/2021)
  teórica, guia e realização experimental (descarregar preferencialmente a partir do moodle)

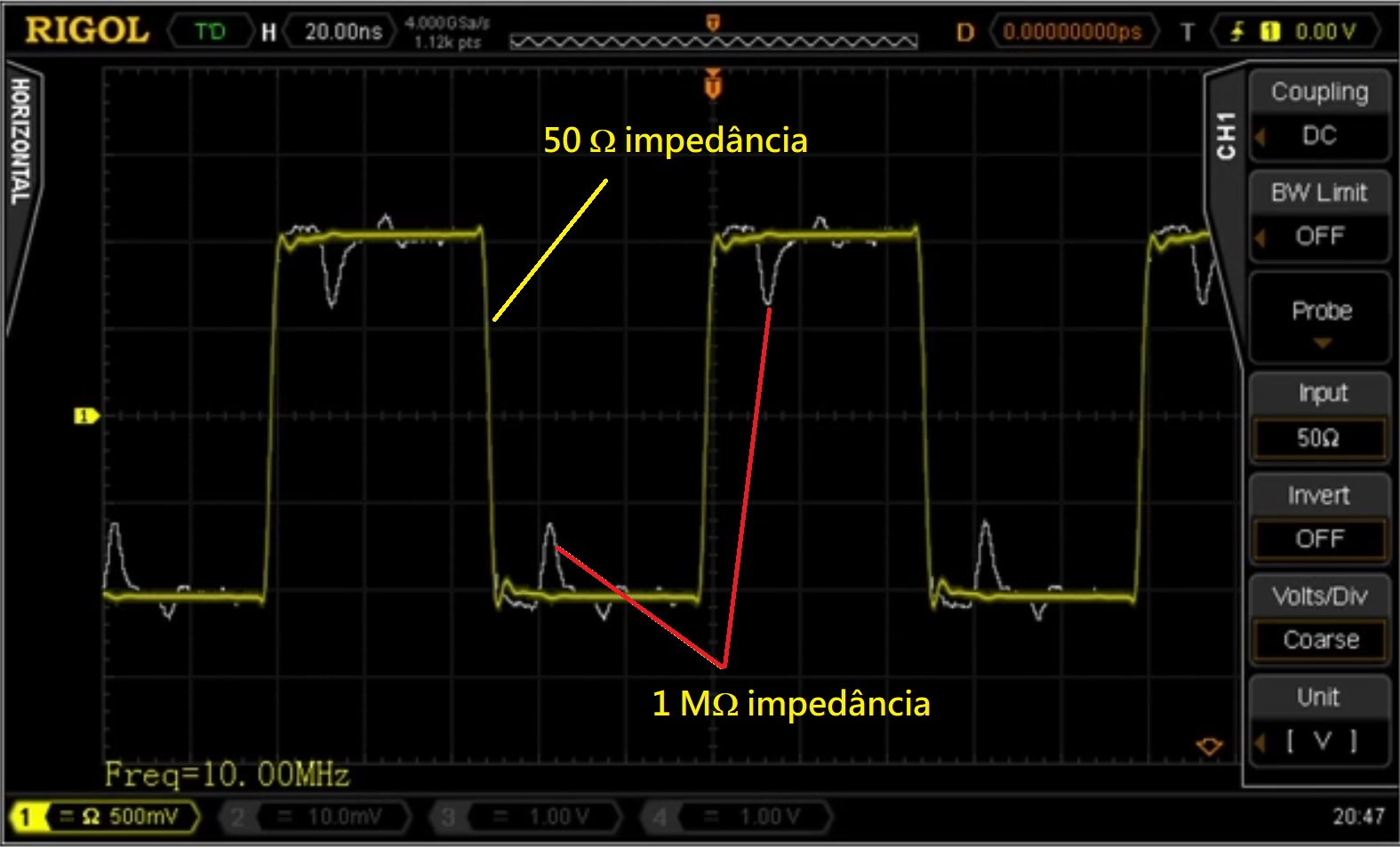

Impedância do osciloscópio: 1 megaohm e 50 ohm. Oscilloscope_1_megaohm_vs_50_ohm_impedance_2.jpg

"A wave lab inside a coaxial cable," João M Serra, Miguel C Brito, J Maia Alves and A M Vallera, European Journal of Physics, Volume 25, Number 5, DOI: 10.1088/0143-0807/25/5/001

VER TAMBÉM OS VÍDEOS:
E4: Conceitos relevantes a reter (os links são meramente indicativos):
   - Reflexões em linhas de transmissão e "maximum Power Tranfer"
   - Linhas de transmissão, guias de onda e impedância caraterística de uma linha de transmissão
   - Cabos coaxiais e conetores para cabos coaxiais (BNC, SMA, SMB, etc.)
   - Impedância característica de um cabo coaxial e capacidade e indutância por unidade de comprimentos
   - Impedância característica do vácuo e impedância característica de um meio material
    - What is impedance, input impedance and output impedance
   - Impedância, adaptação de impedâncias, impedâncias do gerador, da carga e dos aparelhos de medida (e.g. osciloscópios)
   - Terminação de uma linha de transmissão (e.g. cabo coaxial) em curto-circuito, com carga igual à impedância característica do cabo, e em circuito aberto
   - Coeficientes de reflexão e de transmissão
   - Ressonância, cavidades ressonantes (e.g. cavidades Fabry-Pérot, lasers), e frequências de ressonância - ver também *
   - Decibel (dB)
   - Blindagem eletromagnética e gaiola de Faraday
   - Espetro eletromagnético e bandas das radiofrequências
   - Geração e propagação de ondas eletromagnéticas
   - Meios com perdas (atenuação), dispersão, meios dispersivos, e espalhamento ("scattering") de ondas
   - Reflexão e transmissão de ondas na fonteira entre dois meios com propriedades eletromagnéticas distintas (impedâncias características distintas)
   - Refletância e transmitância
   - Velocidade de fase e velocidade de grupo de uma onda eletromagnética
   - Propagação livre e propagação guiada, tipos de guias de onda (cabos coaxiais, fibras óticas, etc.)
   - Velocidade de fase e velocidade de grupo de uma onda eletromagnética num cabo coaxial

(*Ressonância (Queda da Ponte Tacoma: explicação: ressonância versus não-ressonância)


E3. Corda vibrante; modos estacionários:
    teórica, guia e realização experimental

  Produzir ondas    Produzir ondas

Conceitos relevantes a reter:
   - Vibrações e ondas
   - Ondas propagantes e ondas estacionárias
   - Lei de Laplace
   - Ressonância (Queda da Ponte Tacoma: explicação: ressonância versus não-ressonância)
   - Sistema linear, equação linear, e princípio de sobreposição
   - Lei de Hooke
   - Modos próprios ou normais  ...
   - Massa versus peso
   - Normas e regras de escrita das grandezas físicas
   - Representações gráficas da frequência versus o número de modos (mantendo o comprimento e a tensão); frequência versus tensão para um dado modo; frequência versus o comprimento da corda para um dado modo.



E1: Ótica geométrica
E2: Instrumentos óticos, difração e Interferência
Ótica geométrica, instrumentos óticos, difração, interferência e polarização,

teóricas: Ótica geométrica, e instrumentos óticos, difração, interferência e polarização

Experiência 1: Ótica geométrica e realização experimental
Experiência 2: instrumentos óticos, difração, interferência e polarização e realização experimental

Luz polarizada 		E6: Conceitos relevantes a rever/reter:

Ótica geométrica e ótica ondulatória:

Aproximação paraxial. Ondas mecânicas e ondas eletromagnéticas, características e propriedades de uma onda; ondas transversais e ondas longitudinais; polarização, estados de polarização; fonte de onda, frequência, comprimento de onda, velocidades da onda (velocidade de fase e velocidade de grupo); fase de uma onda, diferença de fase entre duas ondas; de reflexão e refração de ondas na interface entre dois meios; dispersão da luz; arco-íris.

Instrumentos óticos:

O olho humano; funcionamento do olho e "resposta" espectral do olho; lentes e espelhos; lentes finas e lentes grossas; lentes convergente e lentes divergente; espelho côncavos e convexos; espelho parabólicos; lupas; telescópios refrativos, objetiva e ocular, luneta de Kepler, luneta de Galileu; telescópios refletores; ampliação de um telescópio; outros telescópios.

Fenómenos de interferência e de difração:

Difração e interferência de ondas; diferença de percursos e diferença de caminhos óticos; princípio de Huygens-Fresnel; interferência construtiva e interferência destrutiva; padrões de interferência; difração de uma fenda, de duas fendas, de múltiplas fendas; difração de uma abertura circular; difração de um obstáculo circular, ponto claro de Fresnel (ponto claro no centro da sombra de um disco opaco - ver figura de difração de um disco opaco); padrões de difração; redes de difração; resolução e dispersão de uma rede de difração,  monocromadores e espectrómetros;



Difração - Primeiros princípios

Difração - Introdução

Difracção - Fenda simples

Difração – Fenda dupla

Difração - múltiplas fendas

Difração – Rede de difração

Difração - Formação de imagem

Difração - Limite de resolução

Difração - Estrutura cristalina



Conceitos relevantes a reter/rever:
Difração e interferência de ondas; diferença de percursos e diferença de caminhos óticos; princípio de Huygens-Fresnel; interferência construtiva e interferência destrutiva; padrões de interferência; difração de uma fenda, de duas fendas, de múltiplas fendas; difração de uma abertura circular; difração de um obstáculo circular, ponto claro de Fresnel (ponto claro no centro da sombra de um disco opaco - ver figura de difração de um disco opaco); padrões de difração; redes de difração; resolução e dispersão de uma rede de difração,  monocromadores e espectrómetros;



Folha de resumo dos resultados/de reporte do trabalho:

A realização de uma experiência e/ou de trabalho experimental só será realmente útil se daí resultar a consolidação da compreensão dos conceitos e/ou o reforço dos conhecimentos acerta do assunto. Após a realização de uma experiência/trabalho experimental deve ser-se capaz de convencer outras pessoas (colegas, professores, público em geral, etc.) das conclusões a que se chegou. A qualidade das conclusões (e de um bom relatório/reporte depende, essencialmente, da forma como foram obtidos os resultados.

As atividades/experiências devem ser preparadas e organizadas previamente, de modo que as mesmas sejam realizadas com todos os cuidados, procurando atentar/observar todos os aspetos determinantes da boa realização dos trabalhos, anotando todas os procedimentos e informações relevantes de uma forma inteligível. A relatório/reporte da experiência/trabalho deve descrever o que se fez, justificar o(s) procedimento(s) escolhido(s), apresentar as medidas realizadas, os resultados obtidos, incluindo, a sua discussão, e, finalmente, as conclusões e comentários finais.

O documento resumo/registo dos resultados deve incluir:
  • Informação dos objetivos (descrição sucinta do que se pretende obter da experiência - uma ou duas linhas devem ser suficientes).
  • Descrição do procedimento seguido em aula: relatar o que foi realmente feito (e não copiar procedimento proposto), justificando/discutindo as escolhas que feitas.
  • Avaliação e/ou estimativa das incertezas das medições e das incertezas associados aos resultados, sempre que apropriado, devido aos aparelhos de medida e/ou aos procedimentos usados.
  • A indicação das unidades das grandezas, legendas e numeração das figuras e dos gráficos - aplicar regras do SI, ver abaixo.
  • Discussão dos resultados obtidos e, sempre que possível, a comparação dos mesmos com os valores da literatura/conhecidos e/ou os previstos teoricamente.
  • Conclusão e comentário finais (como, por exemplo, sugestões para melhorar as atividades por forma a reforçar os seus objetivos pedagógicos)

Considerações acerca do modelo de documento de registo de atividades/experiências (exemplos: relatório sumário, sumário ou resumo descritivo)
Ver modelo-normas. Não é espectável que o resumo/reporte dos trabalhos realizados necessite de mais de 2 a 3 páginas (4 no máximo).
É fundamental que os alunos sejam capazes de expressar suas ideias e defender os seus argumentos com clareza, detalhe e perspicácia. Em paralelo, também é fundamental que sejam capazes de ler e criticar as ideias e argumentos de outros com clareza, detalhe e subtileza. A elaboração de registos das atividades (relatório sumário, sumário ou resumo descritivo) e de documentos mais extensos, como relatórios ou dissertações, permite treinar o estudante nestas duas vertentes.

Embora seja perfeitamente normal e desejável discutir os dados e os resultados obtidos com o(s) parceiro(s) de laboratório/atividade, a elaboração de relatórios sumários, sumários ou resumos descritivos, e de relatórios/dissertações em si é um exercício individual. A boa realização das atividades/trabalhos só termina com a boa redação de um documento descritivo e/ou expositivo das atividades executadas.

Seguem-se algumas dicas para criar relatórios sumários, sumários ou resumos descritivos de qualidade. Ter presente que, normalmente, a organização do conteúdo do relatório não segue a ordem da execução e/ou da escrita. Geralmente, os documentos de registos das atividades técnico-científicas e os relatórios científicos e técnicos apresentam os resultados/descobertas da seguinte maneira: "Aqui está o que foi proposto fazer. Aqui está o que se obteve/observou/descobriu. Aqui estão os detalhes de como se chegou lá."

No âmbito académico, a elaboração de registos das atividades ou relatórios técnico-científicos tem como propósito o descrever (e, por vezes, disseminar) a terceiros, as ações levadas a cabo durante a realização das atividades e apresentar e discutir os resultados obtidos. É fundamental que os textos produzidos sejam bem organizados, legíveis e inteligíveis. O estilo de escrita deve estar em consonância com a redação técnica padrão da área de conhecimento em que a atividade se insere, incluindo o respeito pelas regras de escrita das unidades e grandezas do SI, gramática e ortografia adequadas. Por norma, devem ser evitados o uso da voz ativa, da primeira pessoa, ou de pronomes pessoais e similares. Por exemplo, não se deve escrever: "Eu configurei a fonte de alimentação para 6 V"; em vez disso, deve-se escrever "A fonte de alimentação foi configurada para 6 V".

A seguir, apresenta-se, a título meramente indicativo, uma possível metodologia de classificação de relatórios sumários, sumários ou resumos descritivos de atividade realizadas em ambiente académico:
  • Avaliação A [Excelente>=19]: O relatório atinge ou excede a tarefa proposta, tem uma aparência profissional, ortografia e sintaxe adequadas, respeito pelas regras de escrita das unidades e grandezas do SI. A análise apresentada é apropriada e tem o detalhe devido. As tabelas de resultados e os gráficos são apresentados de forma clara e concisa, e os diagramas têm uma aparência profissional. As respostas aos problemas e às questões são suficientemente detalhadas e corretas.
  • Avaliação B [MBom 17-18]: O relatório apresenta pequenas deficiências (menores), a saber: Alguns erros ortográficos ou gramaticais, algum desrespeito pelas regras de escrita das unidades e grandezas do SI, análise sem o detalhe adequado, imperfeiçoes ao nível das tabelas de resultados, dos gráficos e diagramas. Em geral, o relatório é sólido, mas precisa de refinamento. As respostas aos problemas e às questões são detalhadas e estão, na sua maioria, corretamente apresentadas.
  • Avaliação C [Bom 14-16]: o relatório é útil e transmite as ideias principais, embora seja vago em alguns aspetos. Apresenta erros ortográficos e gramaticais mais numerosos do que aqueles encontrados nos relatórios com classificação A ou B, e menor cuidado nas regras de escrita das unidades e grandezas do SI. Apresenta lacunas ao nível das tabelas, gráficos ou omissões na análise. As respostas aos problemas e às questões carecem de detalhe e/ou estão parcialmente erradas.
  • Avaliação D [Suficiente 10-13]: além dos erros ortográficos e gramaticais e desrespeito pelas regras de escrita das unidades e grandezas do SI, o relatório apresenta erros lógicos, como, por exemplo, conclusões que não são suportadas pelos resultados. A análise é vaga e pouco fiável. Os gráficos, tabelas e diagramas têm pouca qualidade ou são pouco claros. As respostas aos problemas e às questões carecem de detalhe ou estão em grande parte incorretas.
  • Avaliação E [Insuficiente<=9]: o relatório exibe muitas deficiências: desrespeito pelas regras de escrita das unidades e grandezas do SI, erros ortográficos e gramaticais significativos, dados e resultados desconcertantes ou incompreensíveis, ausência de gráficos, tabelas e diagramas, a análise incorreta, ou a ausência de secções importantes (e.g. analise de resultados, conclusões, etc.). As respostas aos problemas e às questões são incorretas e/ou pouco detalhadas.
